トヨペットで注文していた部品が入りましたので早速取りに行ってきました。
ちなみにトヨペットでアルファード買っていなくても「アルファードは中古自動車販売店などで購入」部品は注文できます。
その際に車検書の写しが入りますので注文する方はお忘れなく～
ただトヨペットでも対応の良いトヨペットと対応の悪いトヨペットがあるので注意。
１４年式マークII新車購入したやつを親父に売ってもらって8年ほど使用してましたが、
別の店で見せたら案の定対応最悪でした。
で、さらに別のトヨペット言ったらめちゃ愛想よくてクソワロタｗｗ
サービスの方が部品とか後期移植のアドバイスとかくれてちょっと感動した

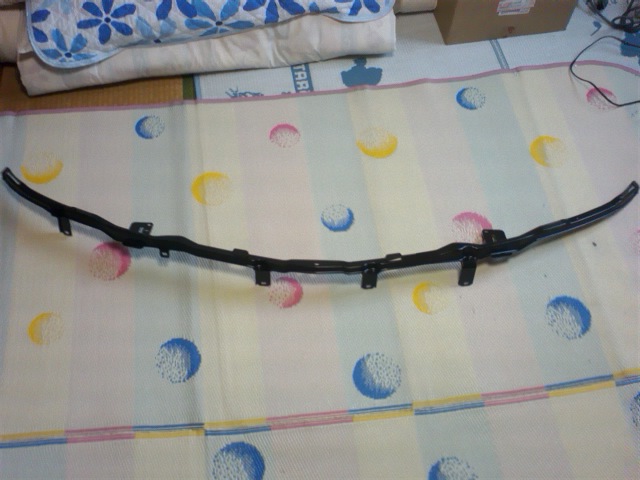

リインホースメント

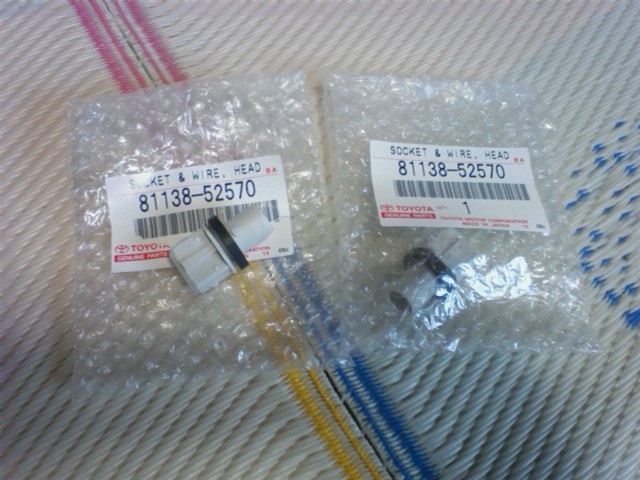

ポジション「クリアランス」　その１








ポジション「クリアランス」　その２

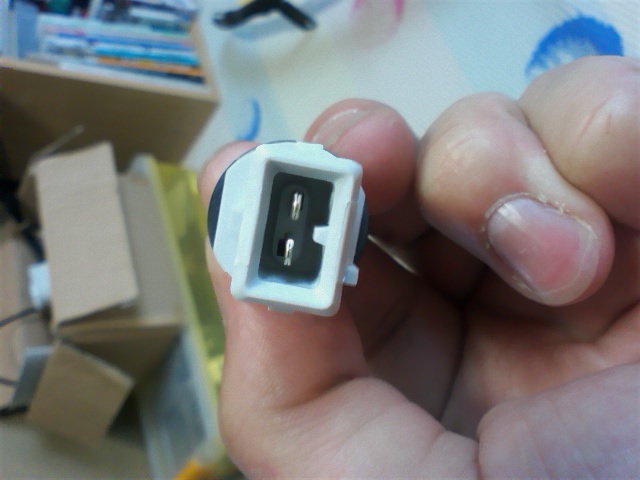

コネクタの形状が全然違いますね～

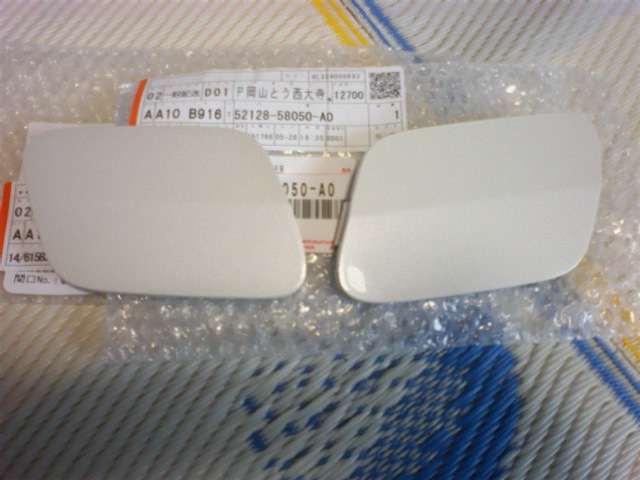

フロントバンパー　ホールカバーＲ＋Ｌ








ライト　コンピューターカバー　ｘ２








一応　グリルはそのまま加工して取り付けられるのでそのつもりです。

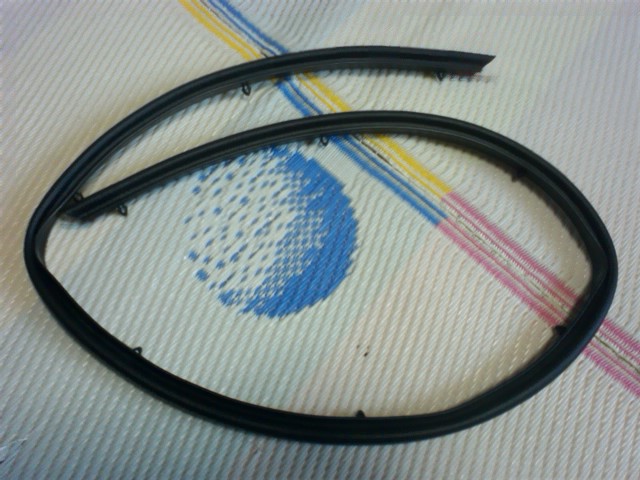

そのためにグリル　ラジエーターシールも購入

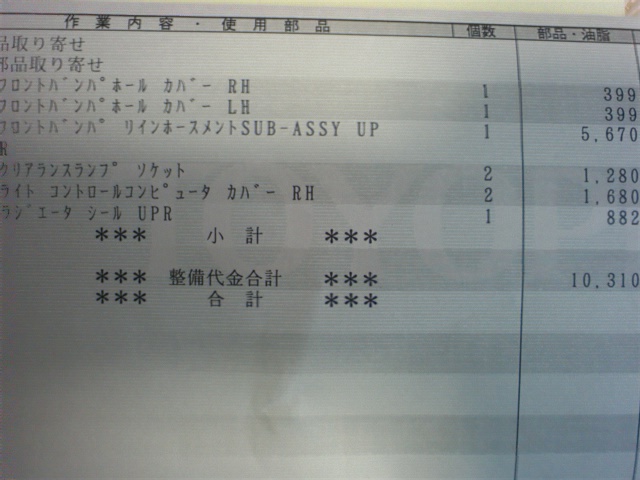

部品値段一式です。

団員から箱０の初期型でレッドリングで完全に乙ってる奴タダで貰えたので修理しました。
ロスプラ２がしたくて必死で修理したのですが、ロスプラ２はＨＤＤインスト必須ですた・・
でもロスプラ１やってからＨＤＤ追加してロスプラ２しようと思うのでとりあえずこれでおｋ！
直し方は最後に載せていますがやるかどうかは自己責任で。
つか今頃レッドリングで死んだ箱０がないかｗｗ

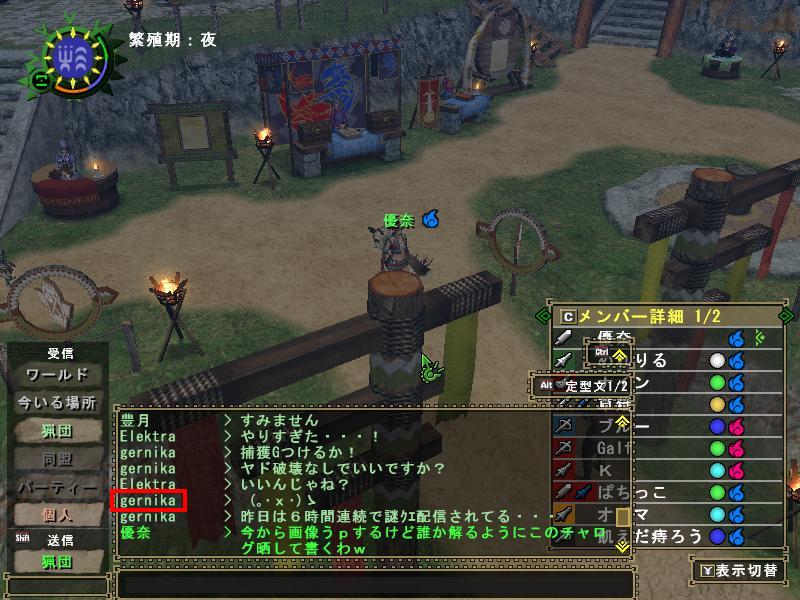

ちなみにこの人がくれました。








赤字で囲んでる人です。
載せてもいいぽいで載せておきます。









うん。

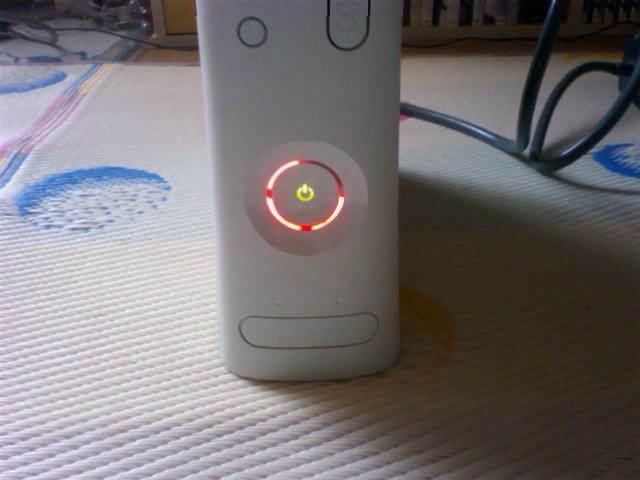

最高にバッチリ３リング点灯してます。
どうみても死んでます。
完全に半田溶けて半田外れてる状態です。
ちなみにＧＰＵ＋ＣＰＵ両方の半田が外れるぽいです。

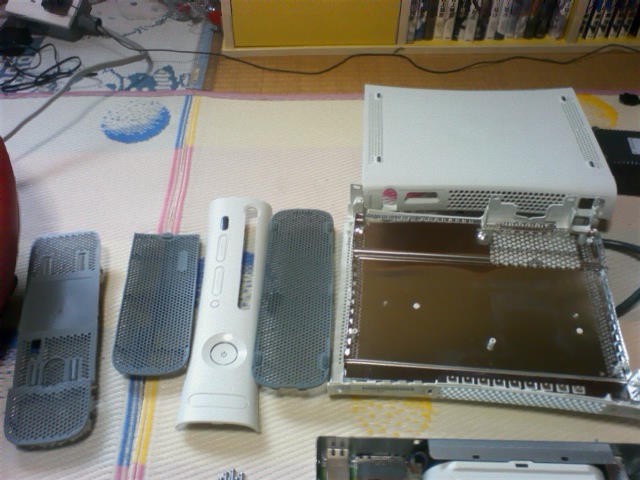

とりあえずカバー全て取り外し。
これ結構手間掛かって１０分くらい掛かりました。
なんかぜんぜん取れなくて上手くやらないと引っ掛けるツメ折れそうでした

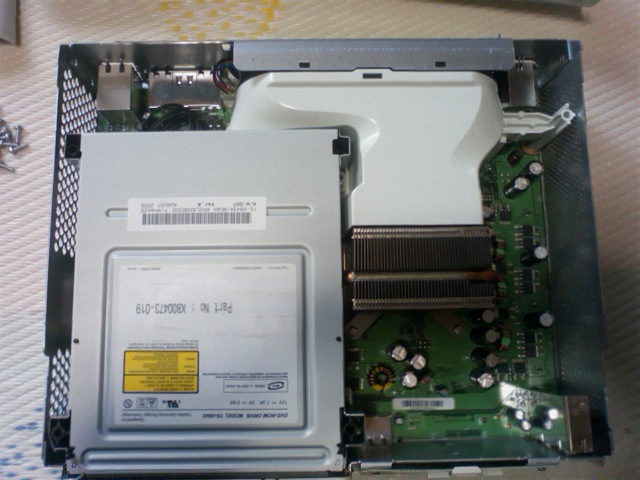

中バラシ状態
白いプラスチックみたいなのがエアフロー用の配管の様な物
左側に少しだけ映ってるのがＣＤドライブ

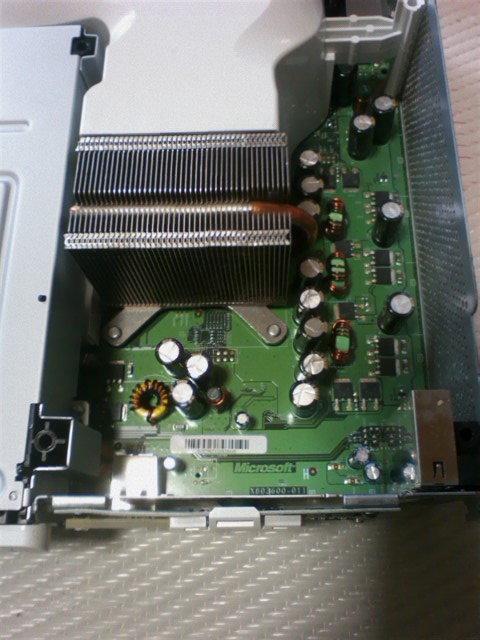

真ん中のヒートパイプに包まれてるアルミフィンがＣＰＵです








↑から見るとこんな感じ。
ＣＤドライブの真下にＧＰＵ冷やすためのアルミフィン安物がついてます
つかこれどうみてもエアフロー出来てないだろ
マイクロソフトアホスギこれだと確実に廃熱出来なくてゲームしてたらモリモリ温度上がるに決まってる

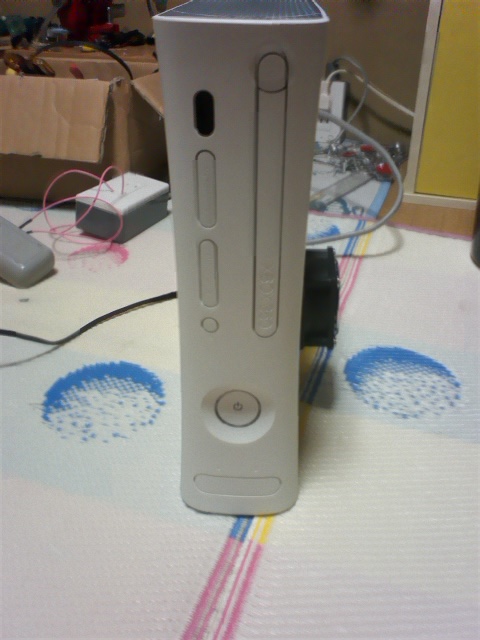

イキナリ完成写真










こんな感じで仕上がりました。

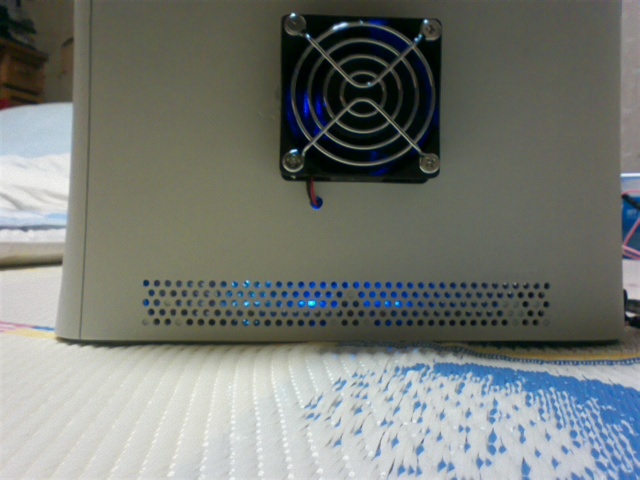

とりあえずＣＰＵフィンに直接風当たるように６センチファンを取り付け加工＋配線しました。








こんな感じでございます。
なんかダサイのでデコしようとおもって
中にＬＥＤ５０００mcbのブルーを６個と20000mcbホワイト１個入れてみました。
あんま見えねぇよ・・・

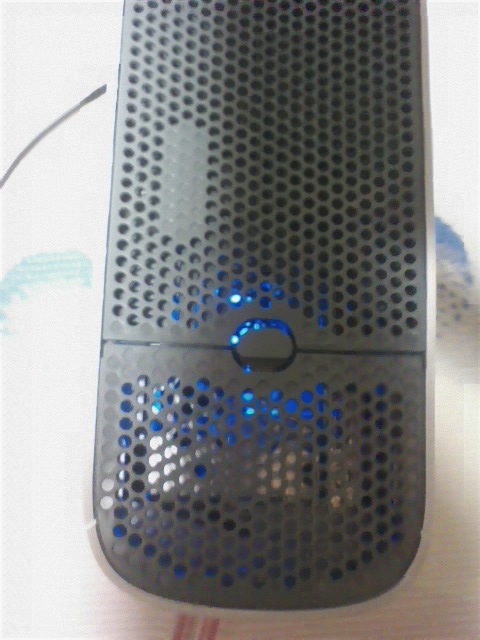

これ上部からみた感じです。
ブルー１個上部に付けてます。
下部に３個
ファン口に２個つけてます。

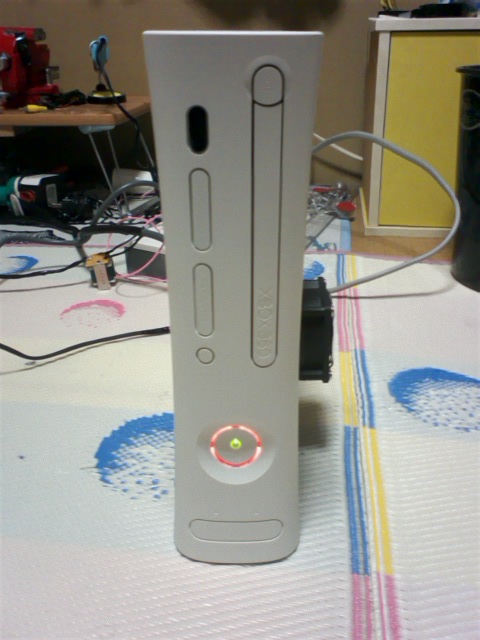

これ完成後の起動画像です
なおってねぇよｗｗｗｗｗｗ
赤いリング輝いてるじゃんｗｗｗｗｗｗｗｗｗ
って思ってしまうおまえはバカ。
これはＡＶケーブル接続されてないよ　って意味の４リング点灯です。
ＡＶケーブル接続したら消えますよ＾＾ｖ
でも手持ちにＡＶケーブルないので商品到着まで我慢。
ちなみにＡＶケーブル接続してない状態で死のレッドリングならば
起動後５秒ほど４リング点灯で、すぐに３リング点灯の死のレッドリング点灯に切り替わるのです。

ちなみに直し方は簡単です。
重要　中身はトルクスネジなのでトルクス工具買ってください

①一度全部ばらす
②ＣＰＵフィンＧＰＵフィンを外す。基盤に傷がつかないようにね。
③新品のシリコングリスを両方のチップに塗りつけ　「多めに」
④箱起動させて５分ほど放置
⑤オーバーヒートさせて半田を溶かさせます。
⑥２０分ほど立つと触れるようになるので一度起動
⑦３リング点灯しなければクリア
⑧このままだとまた同じ事になるのでファンなどで強化するのが一番いいです。

一度で直らなければ2度行ってください。
それでも直らなければ3度目を。
3度目で直らなきゃ諦めましょう。
ちなみに1度やるだけでもかなりのハイリスクです。
基盤の変形、損傷、別部分の半田剥がれなどなど。

メインＰＣのこと書こう書こうと思いながら書いてなかったので書くことにしました。
ケース　BLACKHAWAK ADVANCED
ＨＤＤ　HITACHI HDS721010CLA332 (SATA2 1TB 32MB)
メモリ　ADT AD2U800B2G5-DRH(DDR2 PC2-6400 2GBx2
電源　Scythe 鎌力4 KMRK4-P-750A(ATX 750W v2.3 プラグイン)
ｸﾞﾗﾎﾞHD5870 1G GDDR5 PCIE DUAL DVI-I/HDMI/DP
ﾓﾆﾀ　　BENQ 27型 LCDワイドモニタ
ＣＰＵ　ＡＭＤ９６５　ＢＥ　
M/B　ASUS　M4N82 Deluxe
ＯＳ　Windows7 ULTIMAT
こんな感じです
細かい部分はめんどっちーので無しで！


画像ズラッとどうぞ！

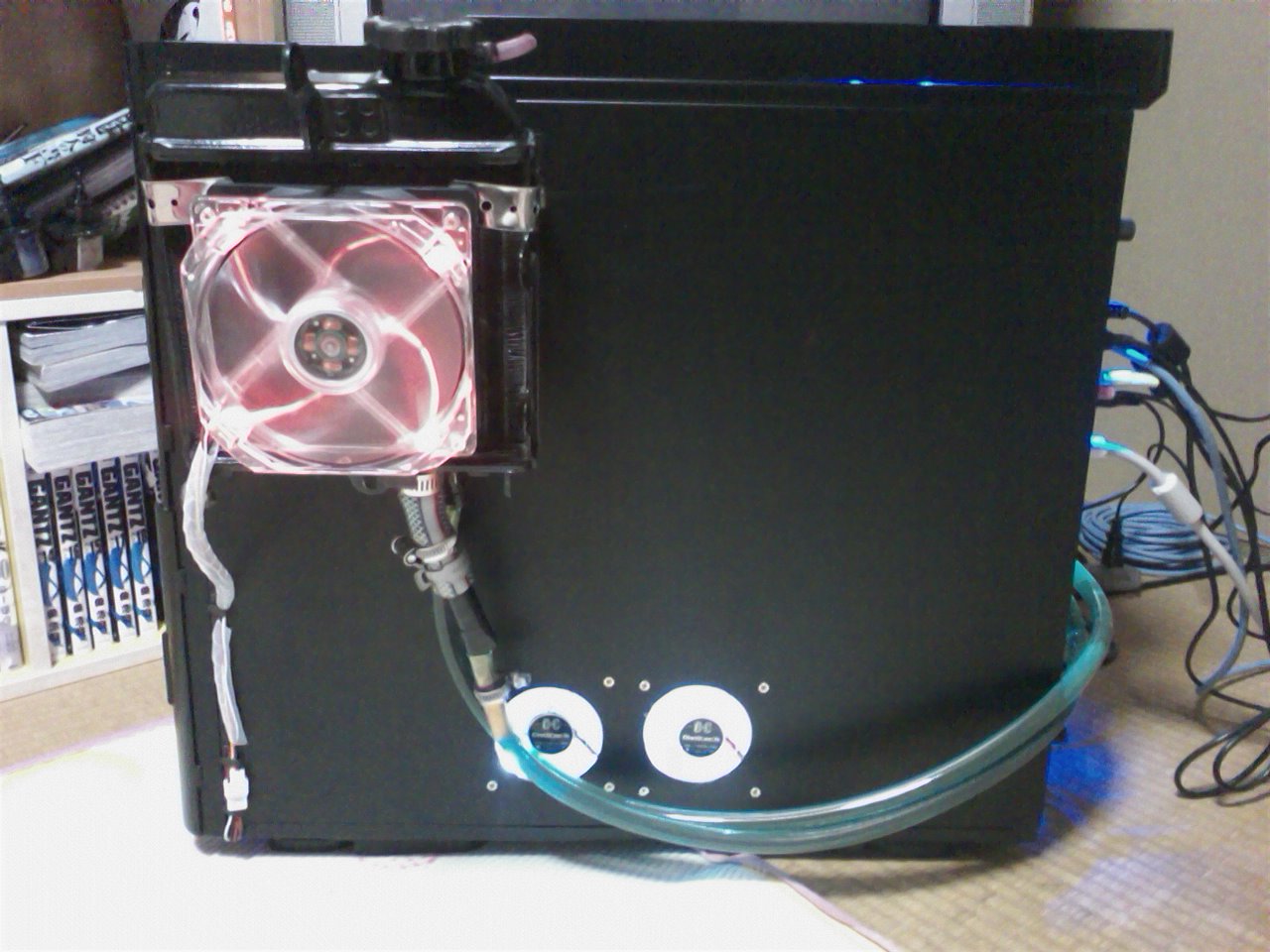

ラジエーター部分サイズは１４ｘ１４くらいです。










リア部分

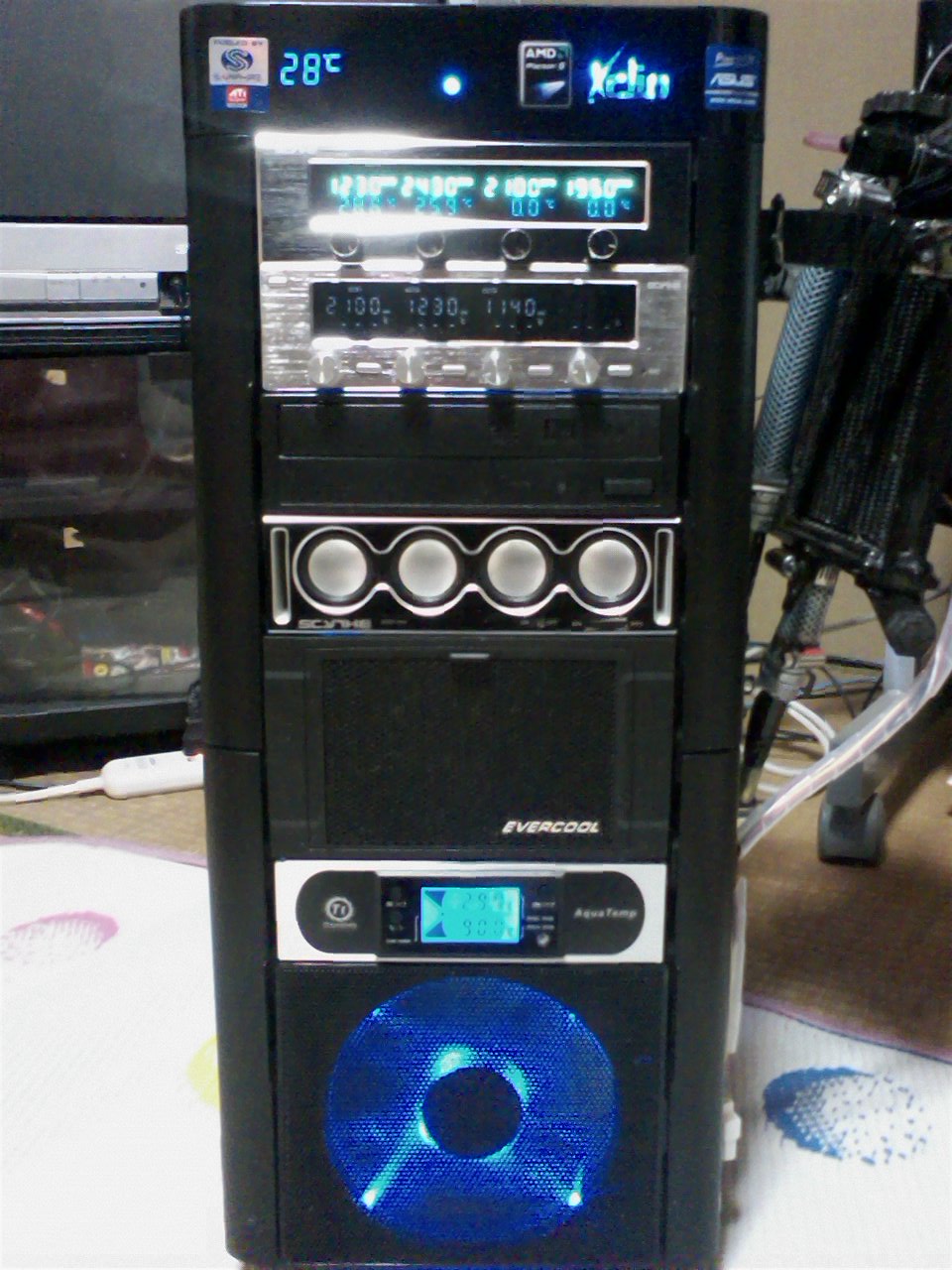

フロント部分

↑のスロットから
ファンコンｘ４ファン　１占有
ファンンコンｘ４ファン　その２　１占有
ＣＤ・ＤＶＤドライブ　１占有
ＨＤＤドライブ　ファン付き　２スロット占有
水冷コントロール部分　１占有
吸気ファン　１２cm３スロット占有

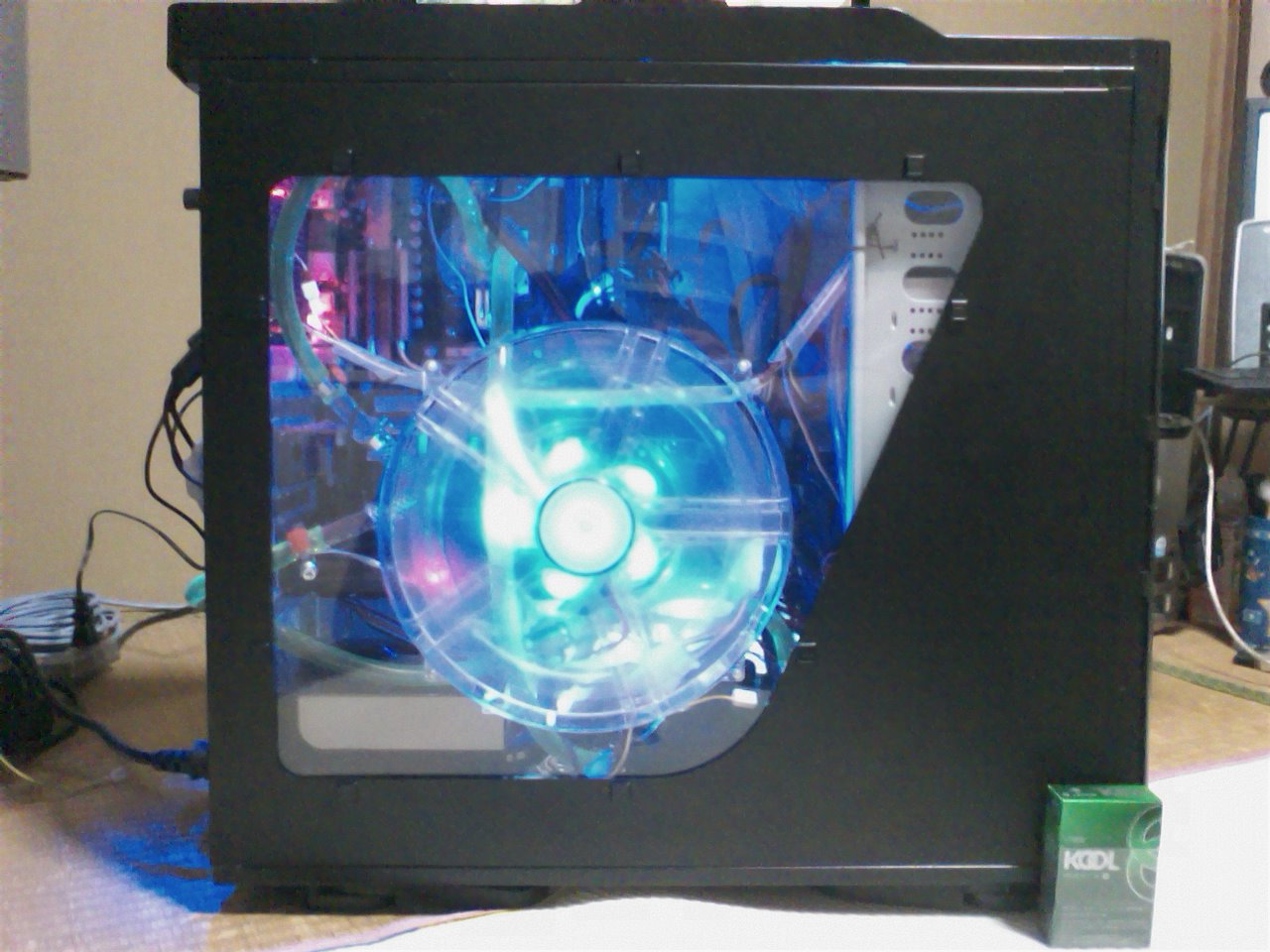

サイド部分　右下のKoolと大きさ比例してください

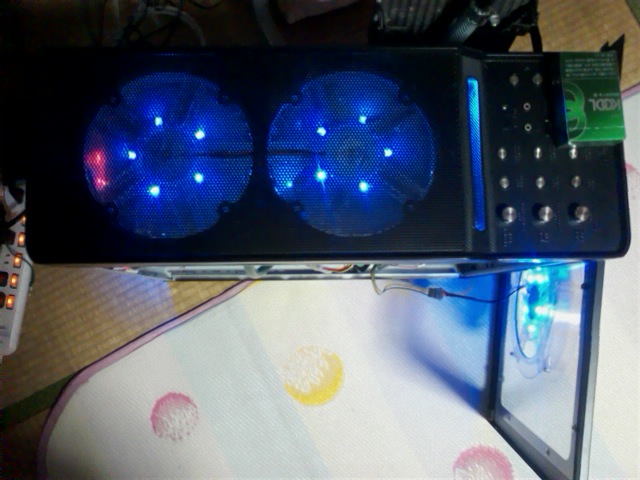

トップから右上のKool とｒｙ








内部１

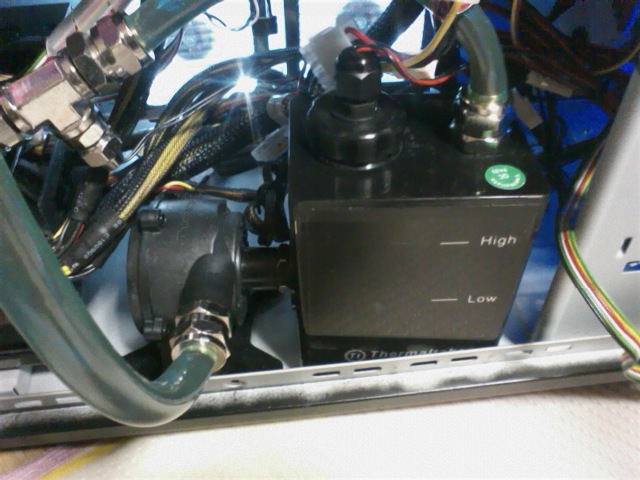

ポンプとリザタンク

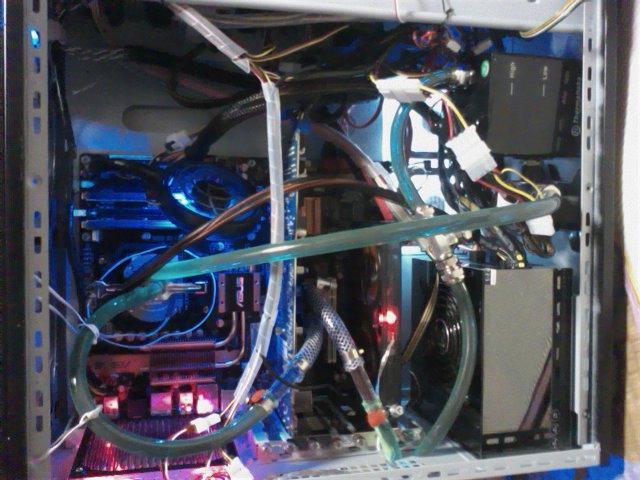

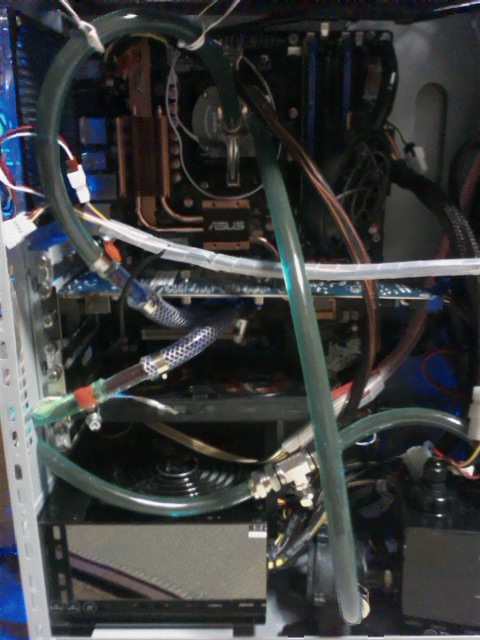

M/B とCPUﾌﾞﾛｯｸとHD5870と750W電源とかファンとかその他色々
配線が汚いけどこれでもかなり綺麗にしたんだぞ！

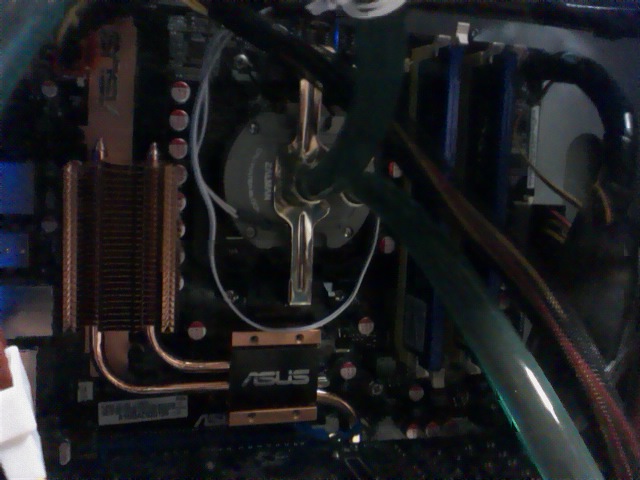

CPUブロック最大アップ！

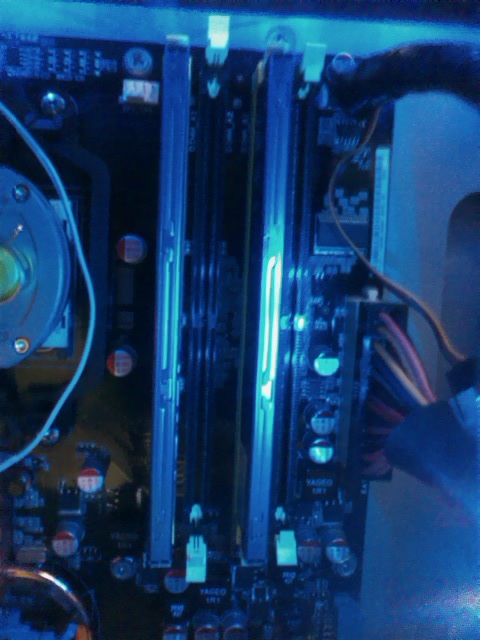

メモリアップ

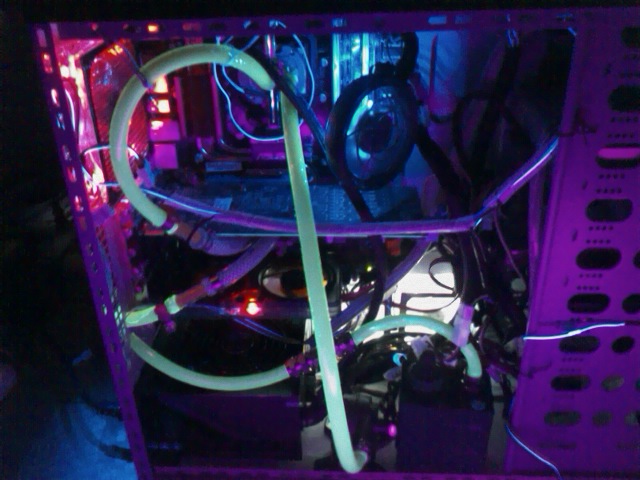

ブラックライトあてると綺麗になります　「内部２」

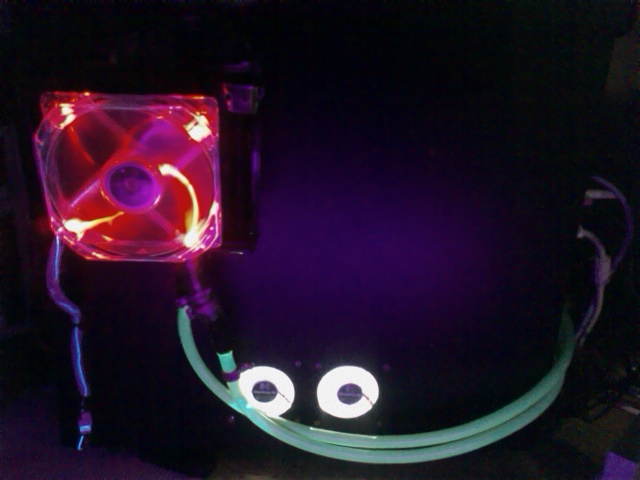

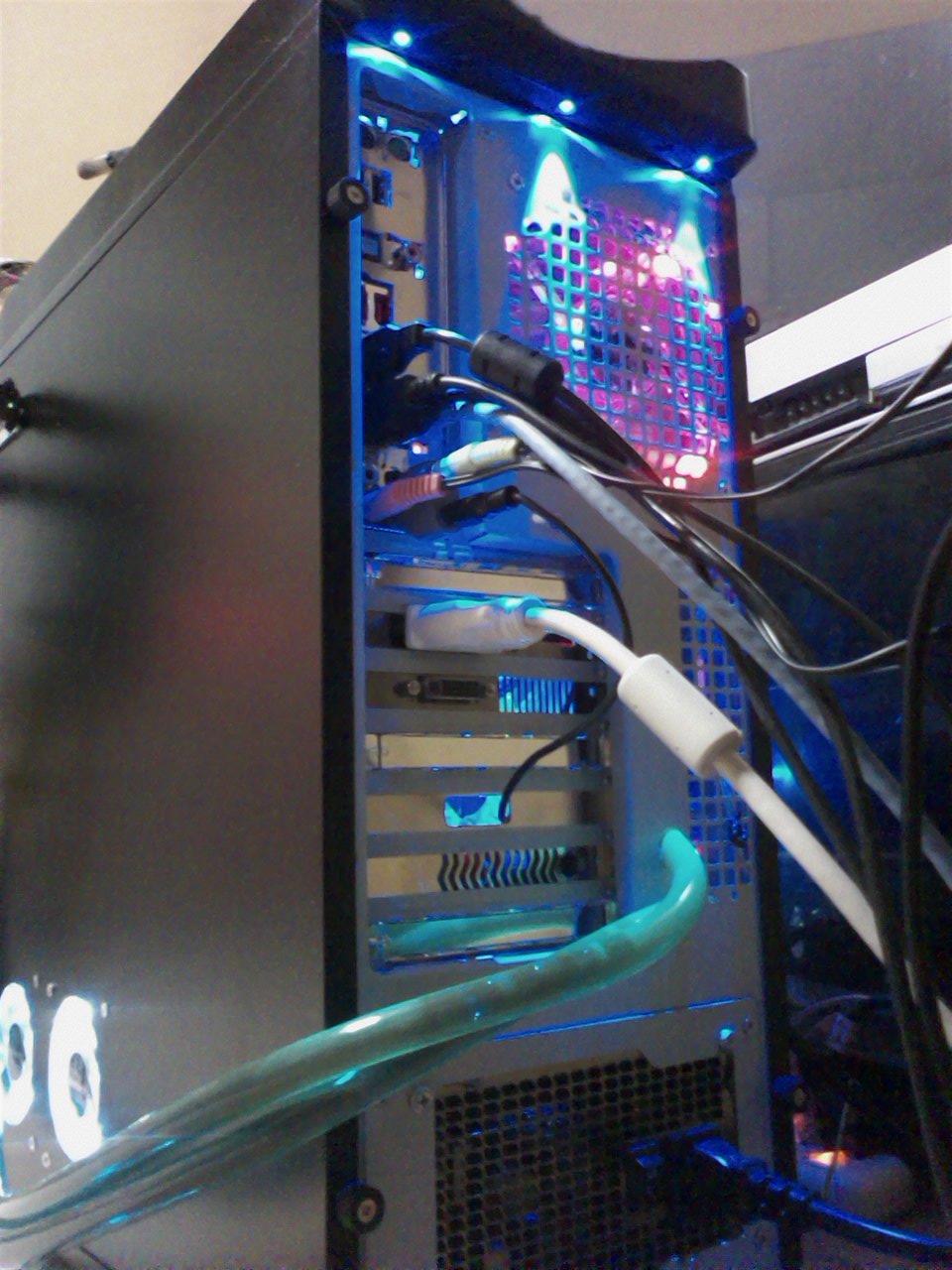

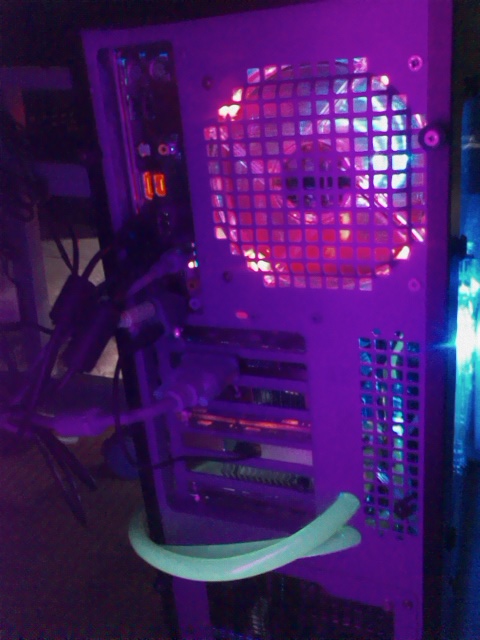

ブラックライト当ててリア








ブラックライト当ててラジエーター側

とまぁこんな感じになっております
最後のラジエタ部分の下の２個のファン穴とか加工してあります。ホントはこんな穴開いてないです。
サイド側の２２ｾﾝﾁファンだったかなあれもCooler Master Ｖ８いれるためにファンが内側についてたので穴開けて外側にファンがついてます。
ＬＥＤ装飾とかしてもいいんですけど、もう既に眩しいので電飾は諦めました。
ラジエタを30ｾﾝﾁくらいにしたいです。
今はずっーーーとつけてても２８度
Ｖ８つけてた時はずっと３５度でした
ＨＤＤとかも水冷で冷やしてもいいんですが、
なんせブロック高いのでもったいねぇ！

分配器来たのでオンダッシュ昨日取り付けしました。

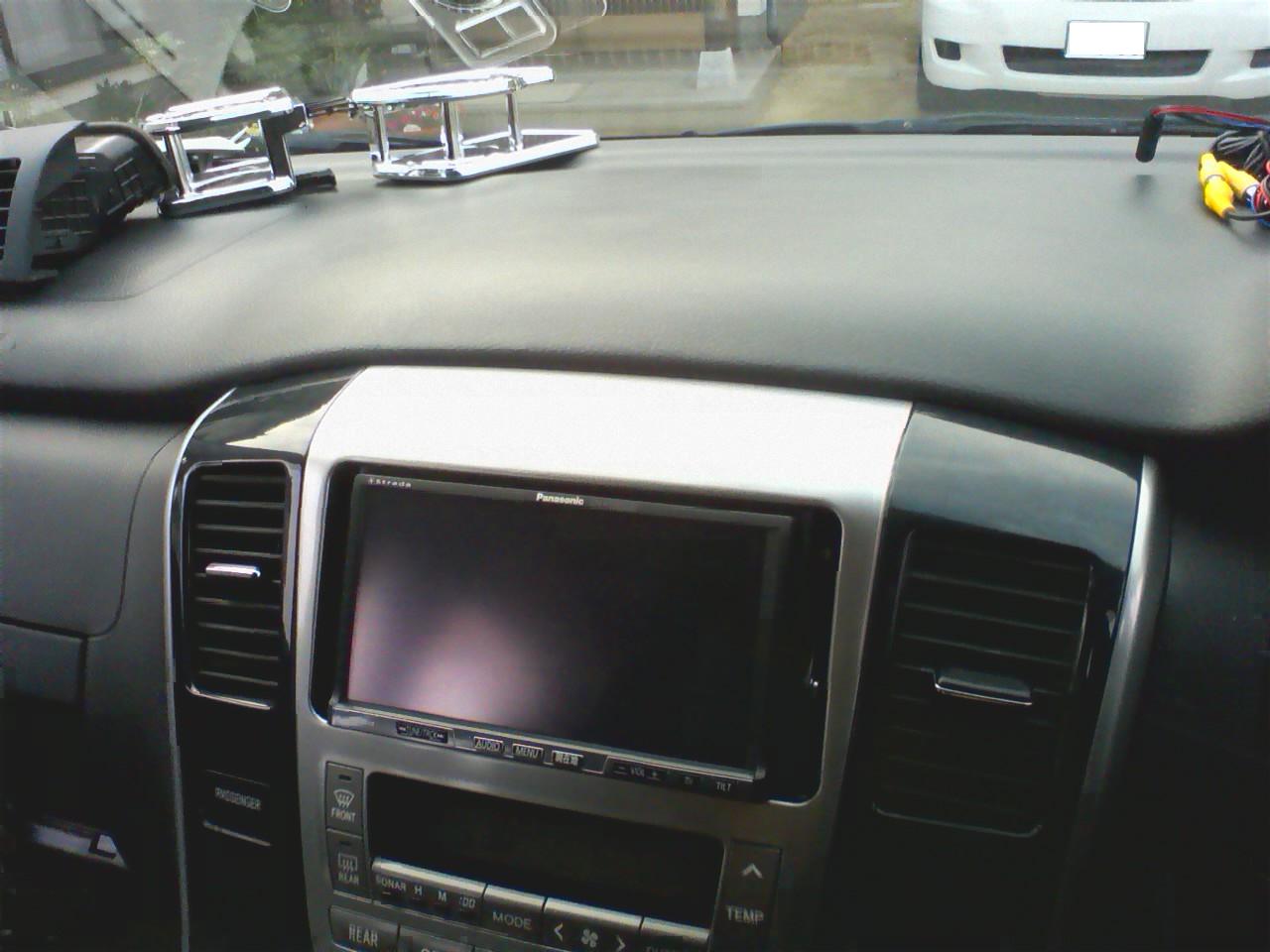

取り付け前画像









取り付け予定位置

まずダッシュケース上段を外してダッシュボードとダッシュケースの間にいつも通り配線します。

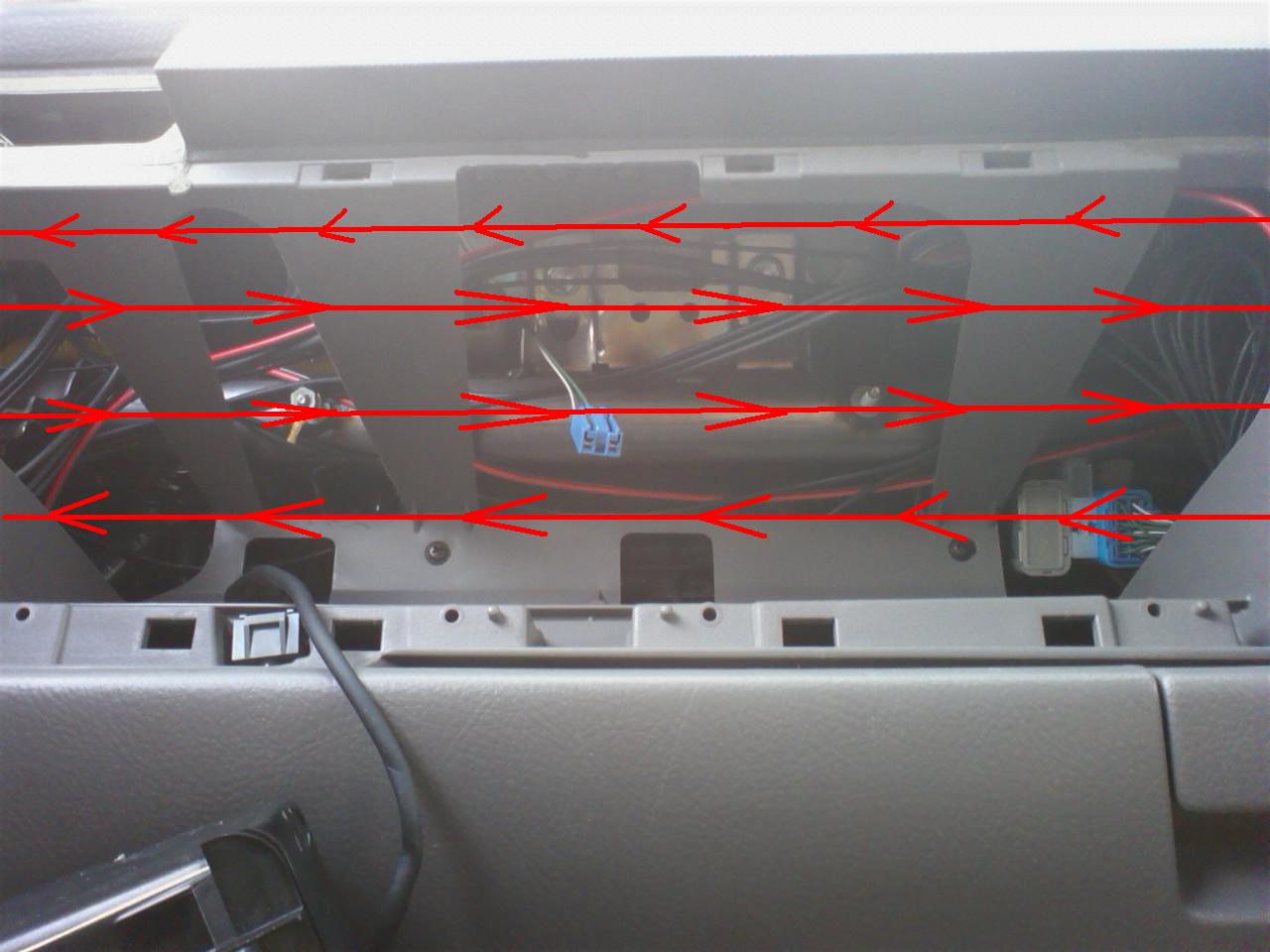

ちょっと日が反射して見えにくいけどこんな感じで配線
数本線が見えてますが実際には赤色の線みたいにむちゃくちゃ配線してます。
見えないところでも出来るだけ綺麗にしてるので数本しか見えてないだけです！

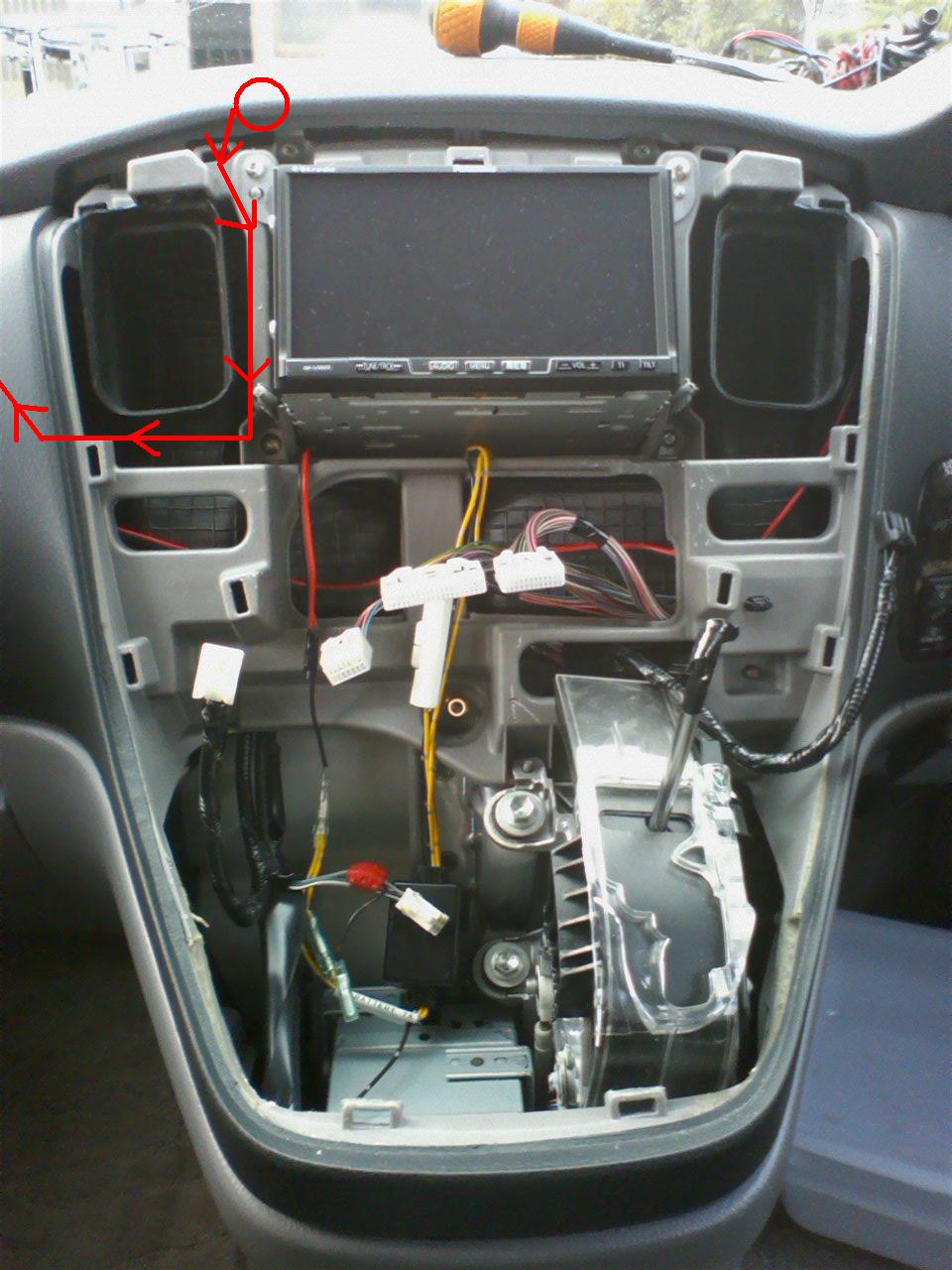

ダッシュボード上からこんな感じで配線してます。
見えづらいですがナビを固定してる４本のネジは、それぞれ別の特殊ネジで止めてるので壊さずにナビパクルのは無理ｗｗｗｗｗ

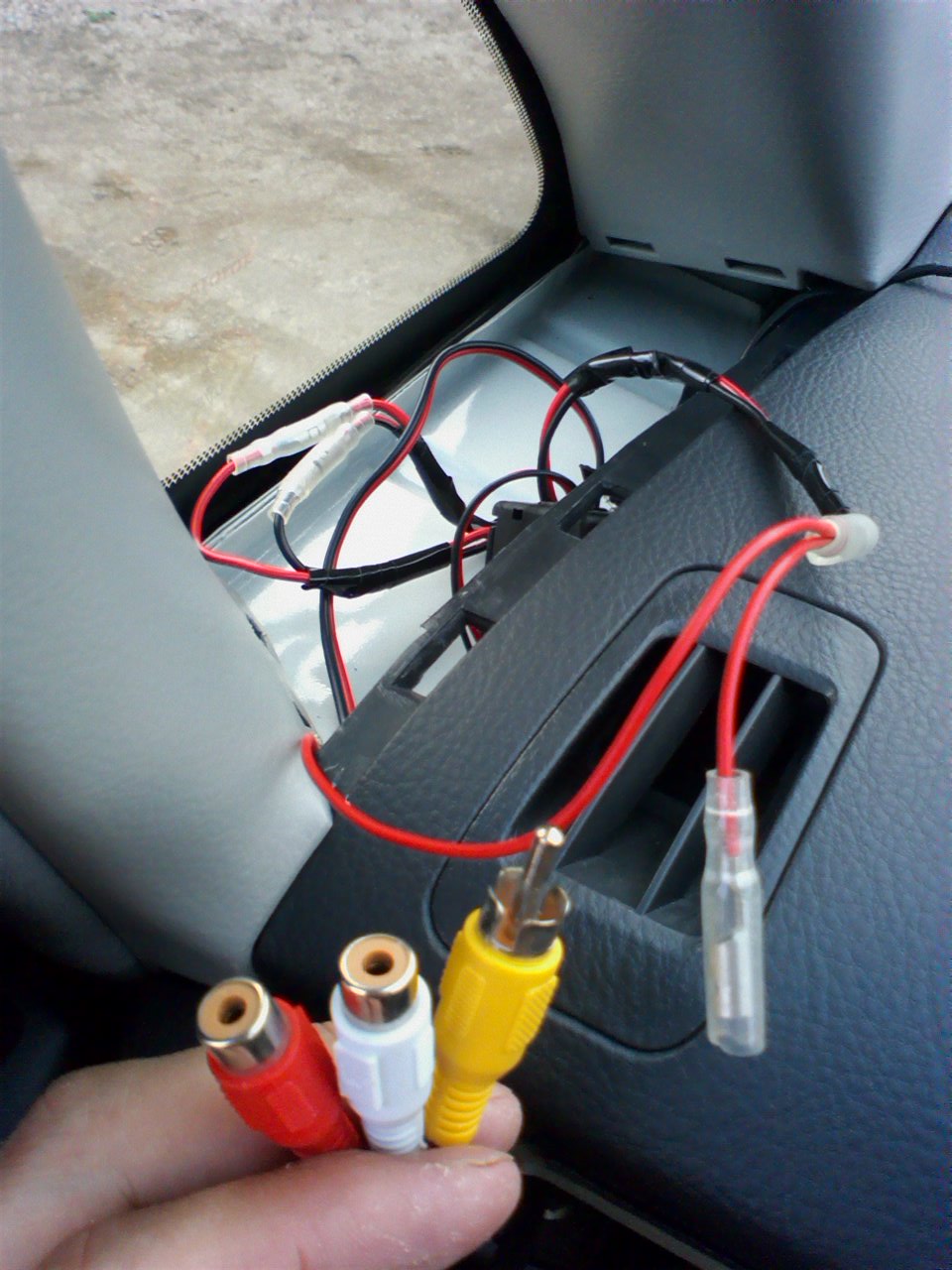

で助手席側のＡピラ付近の化粧パネル剥がして、以前にここに配線しておいた１２Ｖ配線に接続。










手前にＡＶケーブル映ってますけどその奥の配線が１２Ｖ用に持ってきてある配線です。
１個目はナビ専用
２個目フリップダウン＋オンダッシュ用になりました。
三個目はインバーター用にしようかと思ってる専用配線「予備」

でこのまま順調に行くと思ったのですが分配器差し込み口がメスで、フリップダウン＆オンダッシュの
差込口がオス。
ここまではいいんだが、音源両方ともメスでどうみても分配できない「接続端子変換金具買えば済むｗｗ」
分配器は映像のみをチョイスしたので当然ですけど、なんか音源のために買うのは負けた感じがするので、端子部分切断して配線向いて半田で二箇所を１個に接続ｘ２　してオス端子付けて完了
これでフリップ＋オンダッシュ両方から映像と音出るようにできました。

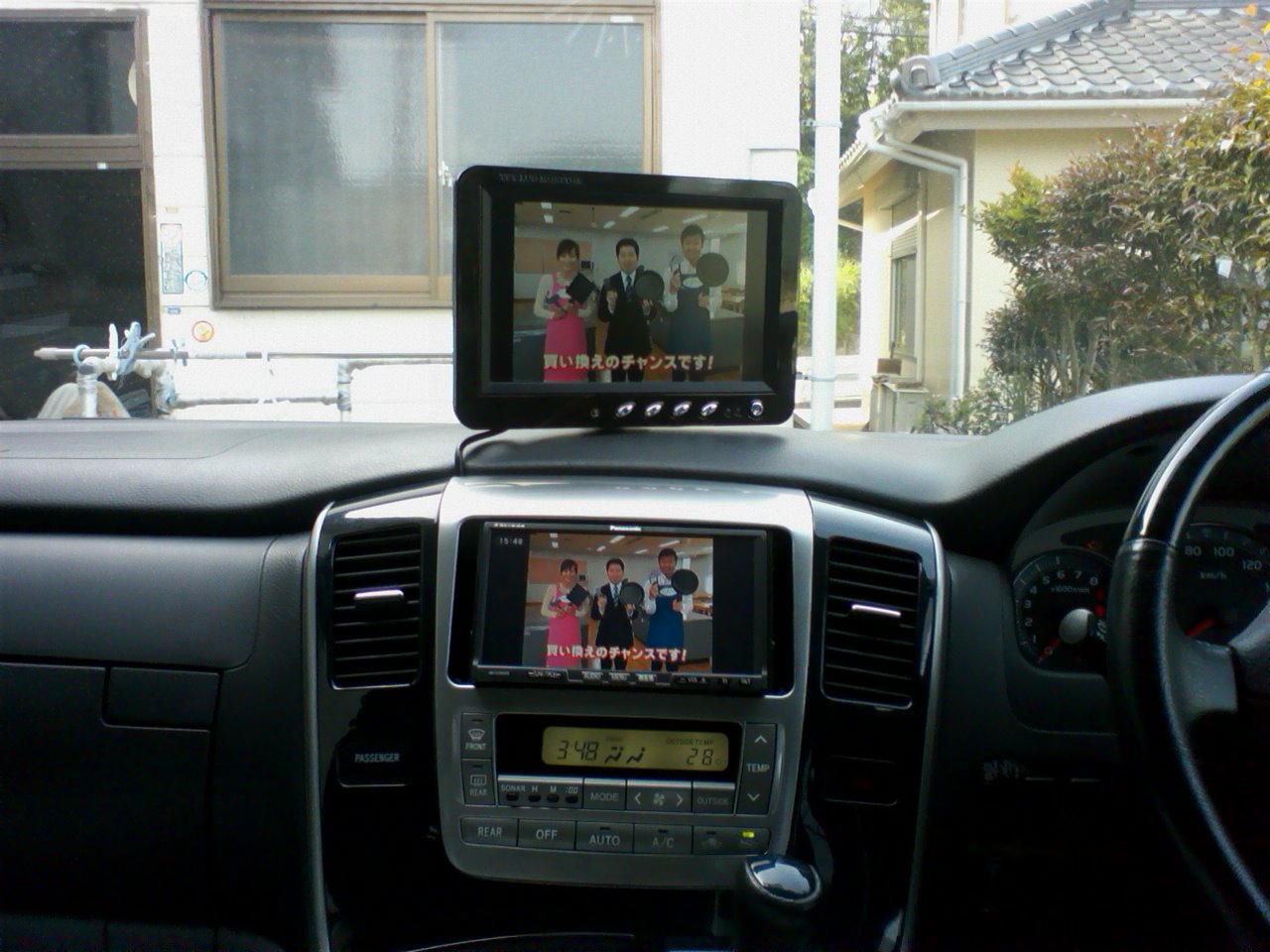

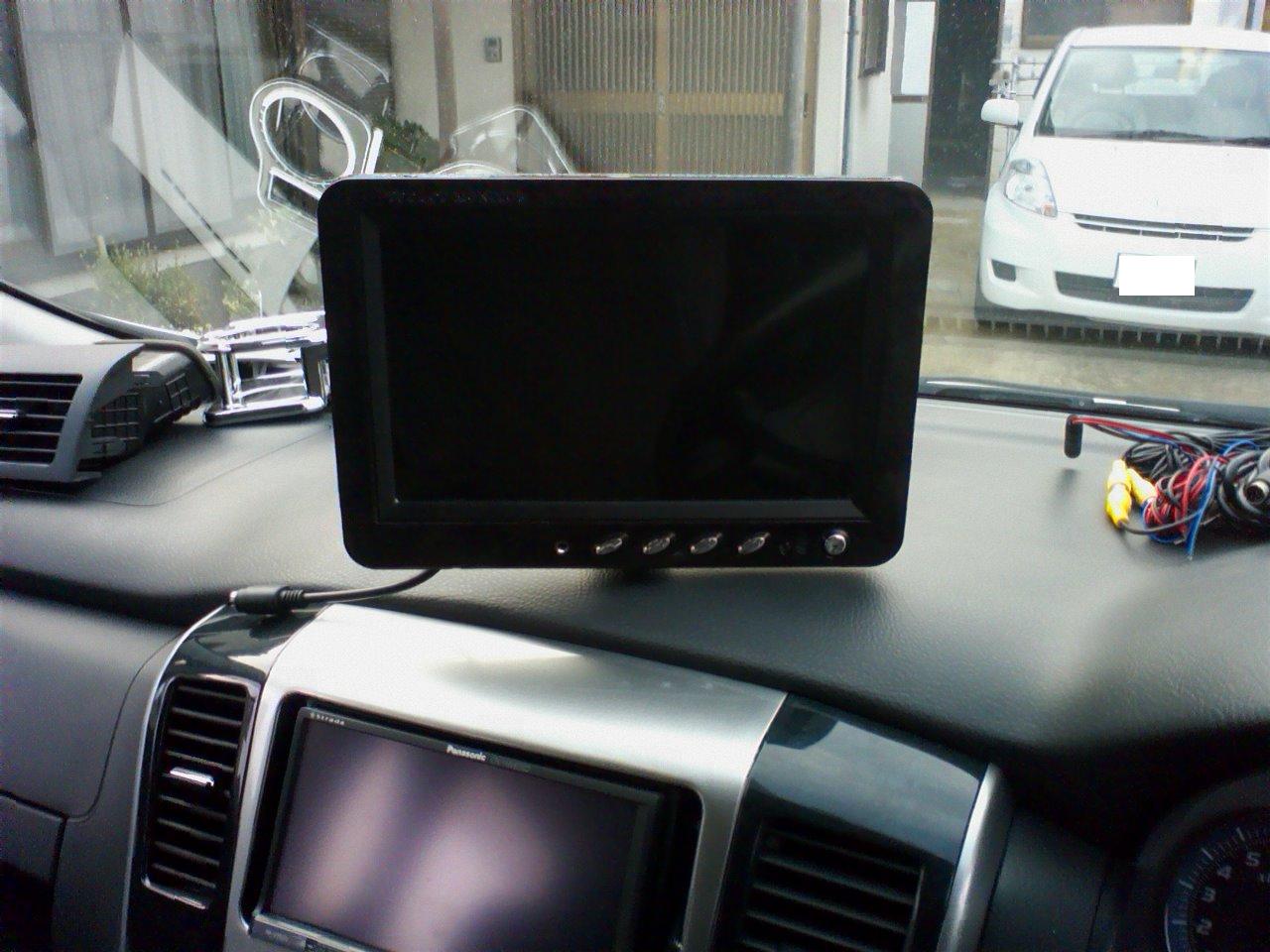

オンダッシュモニター完成！


番外編。
配線についてですけど今回やったと記載してますがＡＶケーブル同士をコネクター使わずに配線できます。
ちょっとめんどくさいのですが無駄にお金掛けたくない人にはオススメです。
と言うわけで今回はＡＶ　映像　音声ｘ２共通の配線のやり方なので書いておきます。
また配線することで配線スキル上がると思うのでお勧めです

必要な物基盤やＬＥＤつけるための半田か　銅線用半田　１個
半田コテ　１個
カッター　１個
ペンチ　　１個
絶縁テープ　４０ｃｍ程度
優しさ　特大　１個
手先の器用さ　ｌｖ１０

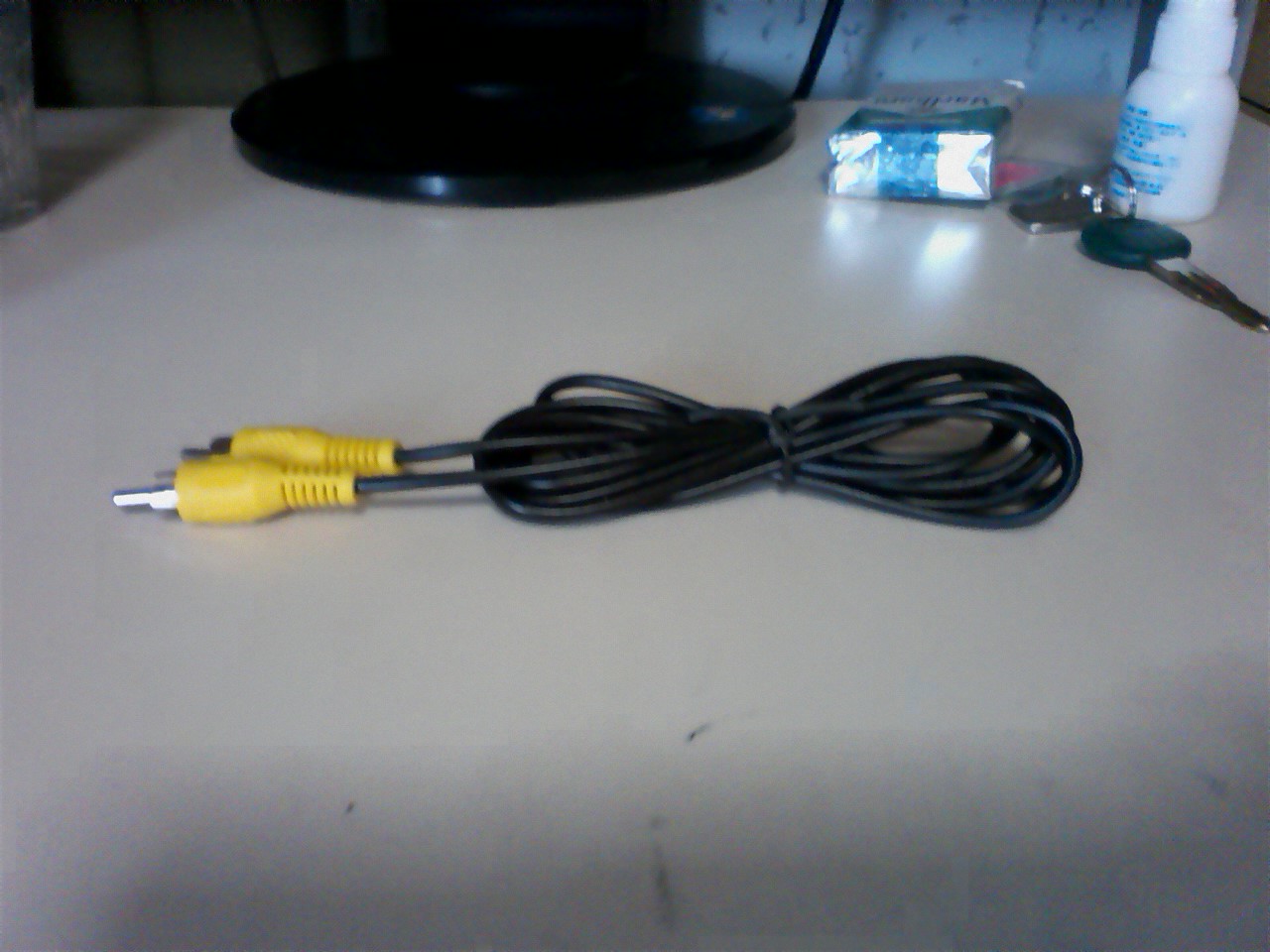

これは映像ケーブルですが音声の場合もやり方は同じです。

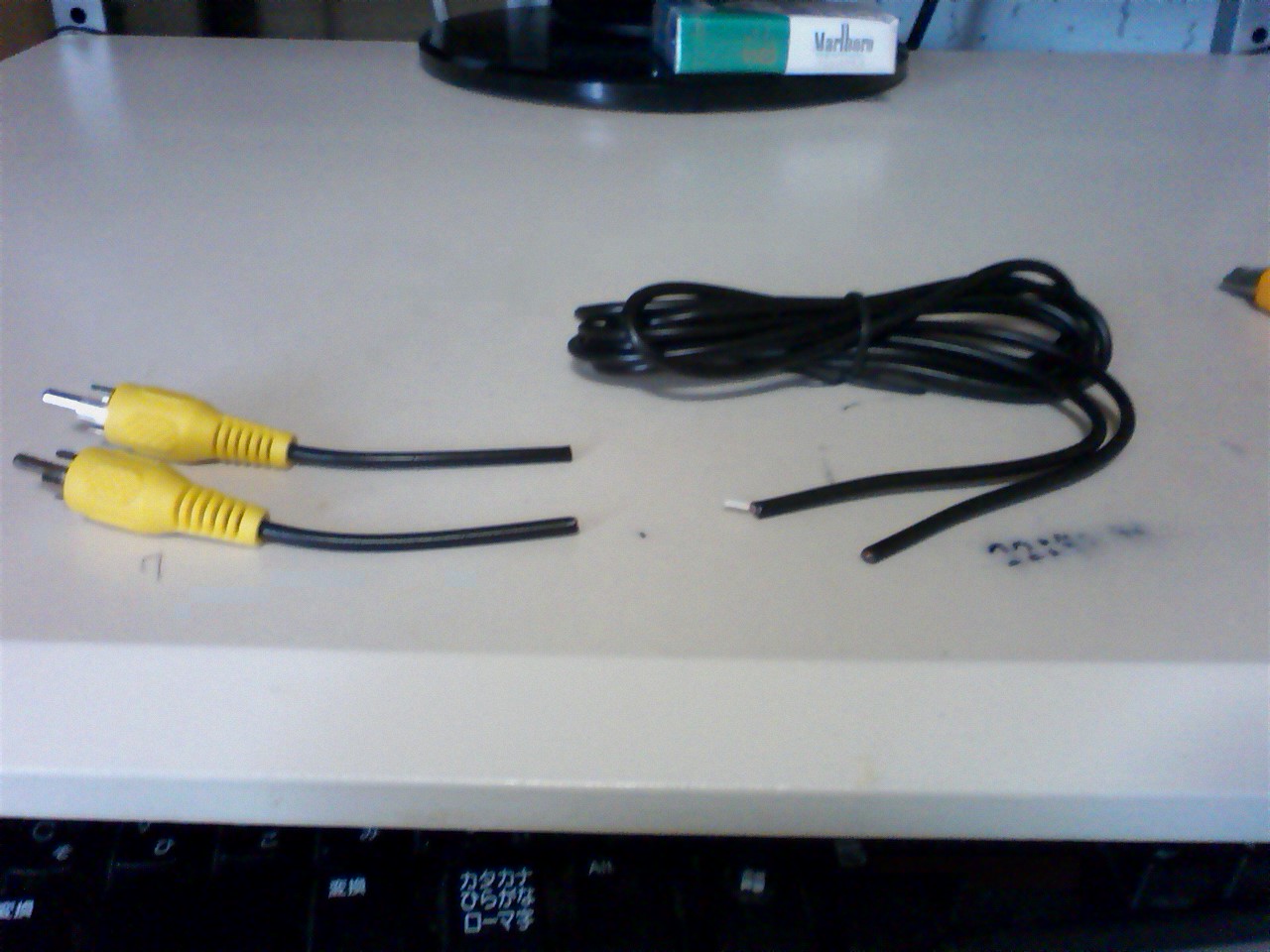

まず５㎝くらい端子側に線を残して切断します。
画像では２本とも切っていますが基本は配線したいほうだけ切ればおｋ








黒い被覆を優しく「ホントに優しく」剥きます。優しく剥かないと中の線まで傷つけてしまうので注意

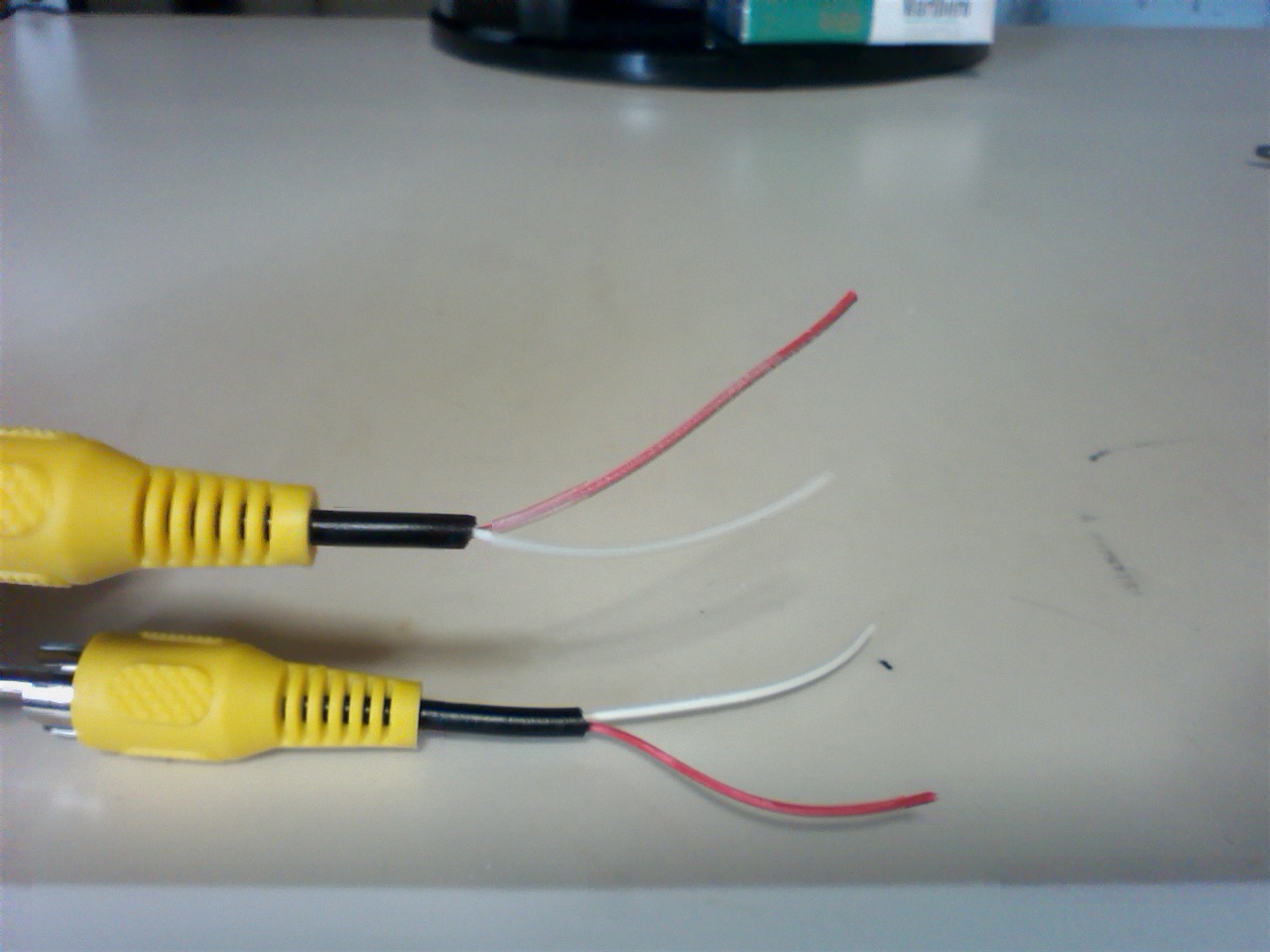

このＡＶケーブルでは中からさらに、白の被覆と赤の被覆が出てきます。
赤が被覆で覆われていて白は被覆されてない場合が多いので注意
値段の高いＡｖケーブルは間違いなく二つとも被覆されています。
この場合赤がメインですので赤には十分注意して扱ってください








少し見づらいですが赤いほうの被覆を短くして、白い方の被覆を少し長めにしてあります。
これは接触しない様にするためです。逆のパターンでもおｋ

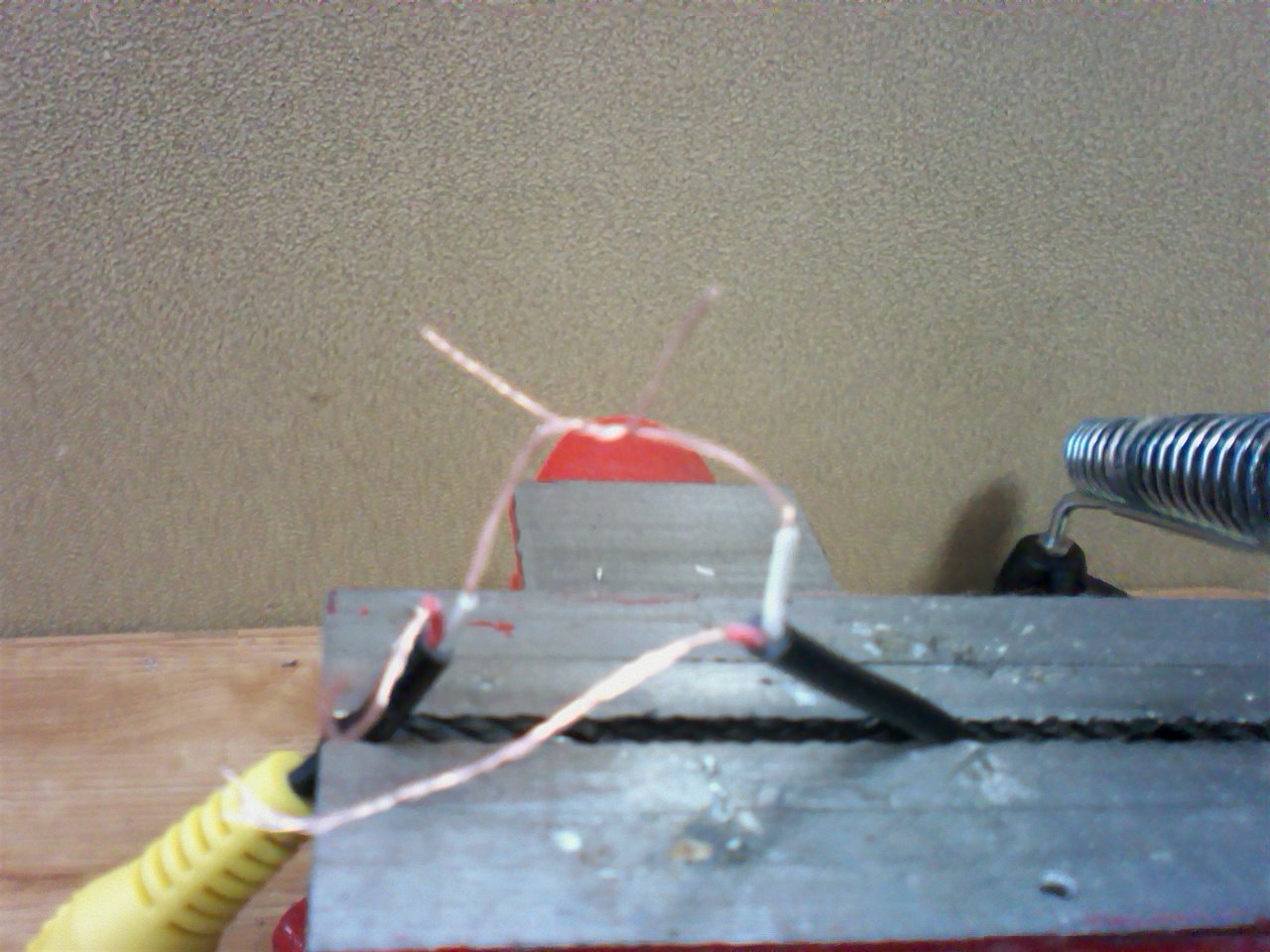

でここで二つの同じ線を２回ずつくらいネジって半田しやすくします。








ネジって半田しやすくするにはこういう感じにするのが理想です。

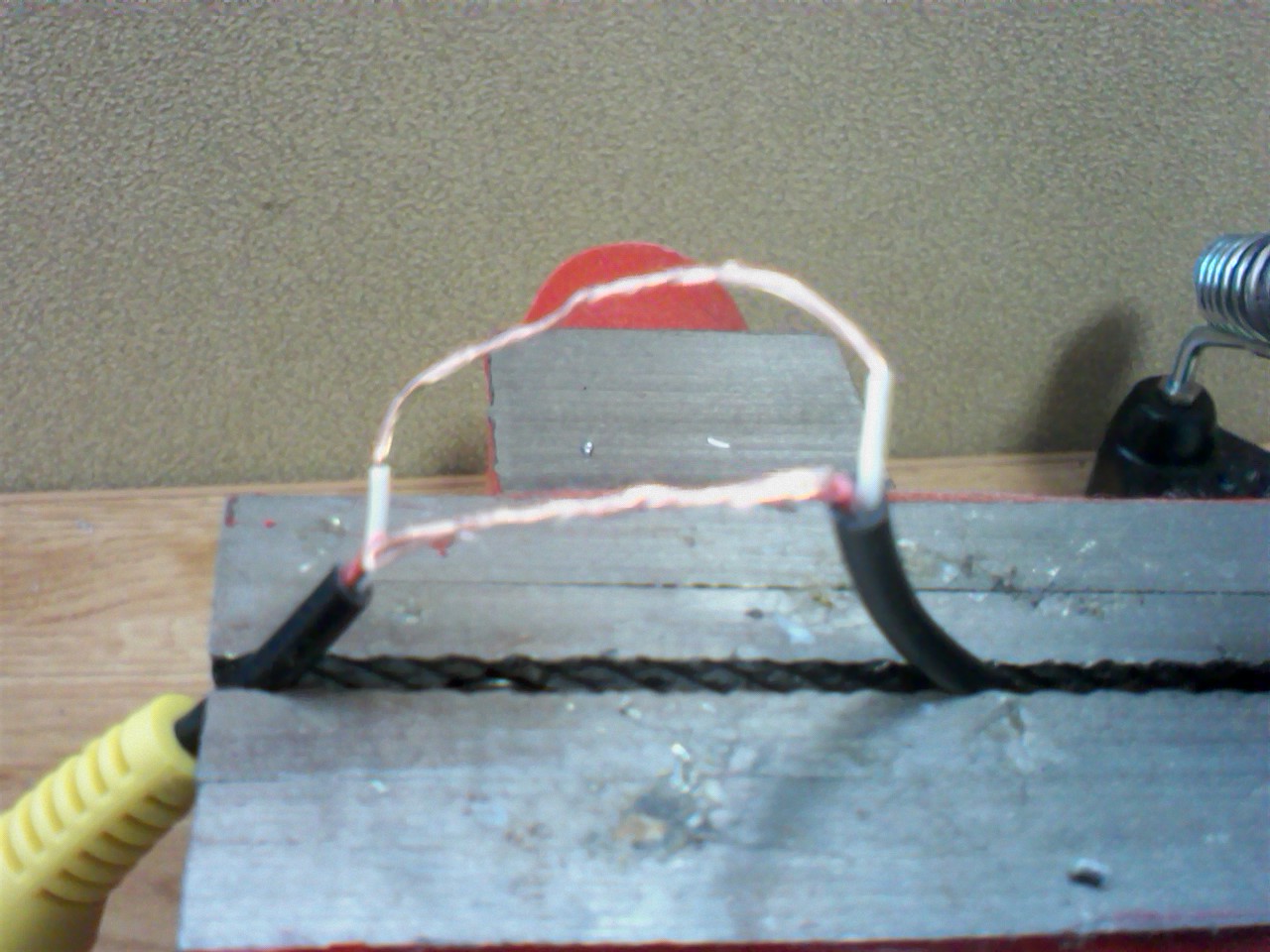

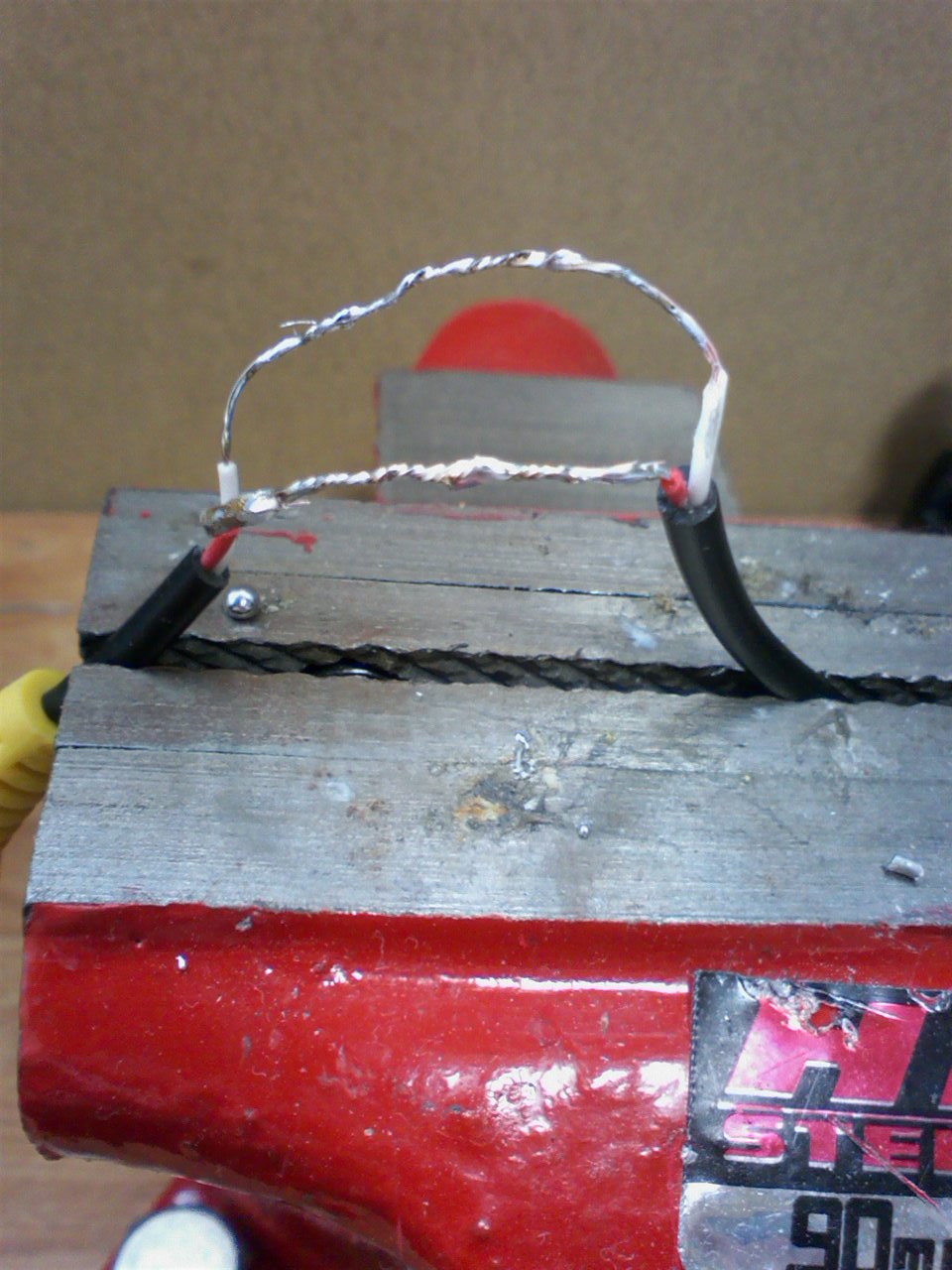

半田つけたあとです。
銅線がむき出しになってる部分全てに満遍なく半田溶かしてつけてください。
出来るだけ満遍なくつけて綺麗に仕上げるのがいいと思います。
一人だと万力とかで固定しないと線がフニャフニャ動いてかなりやり辛いので注意










半田が終わったら次は絶縁のためテープを巻きます。
この時も線が短いので優しくテープを巻きます。
先にメインケーブルである赤色を巻きます。

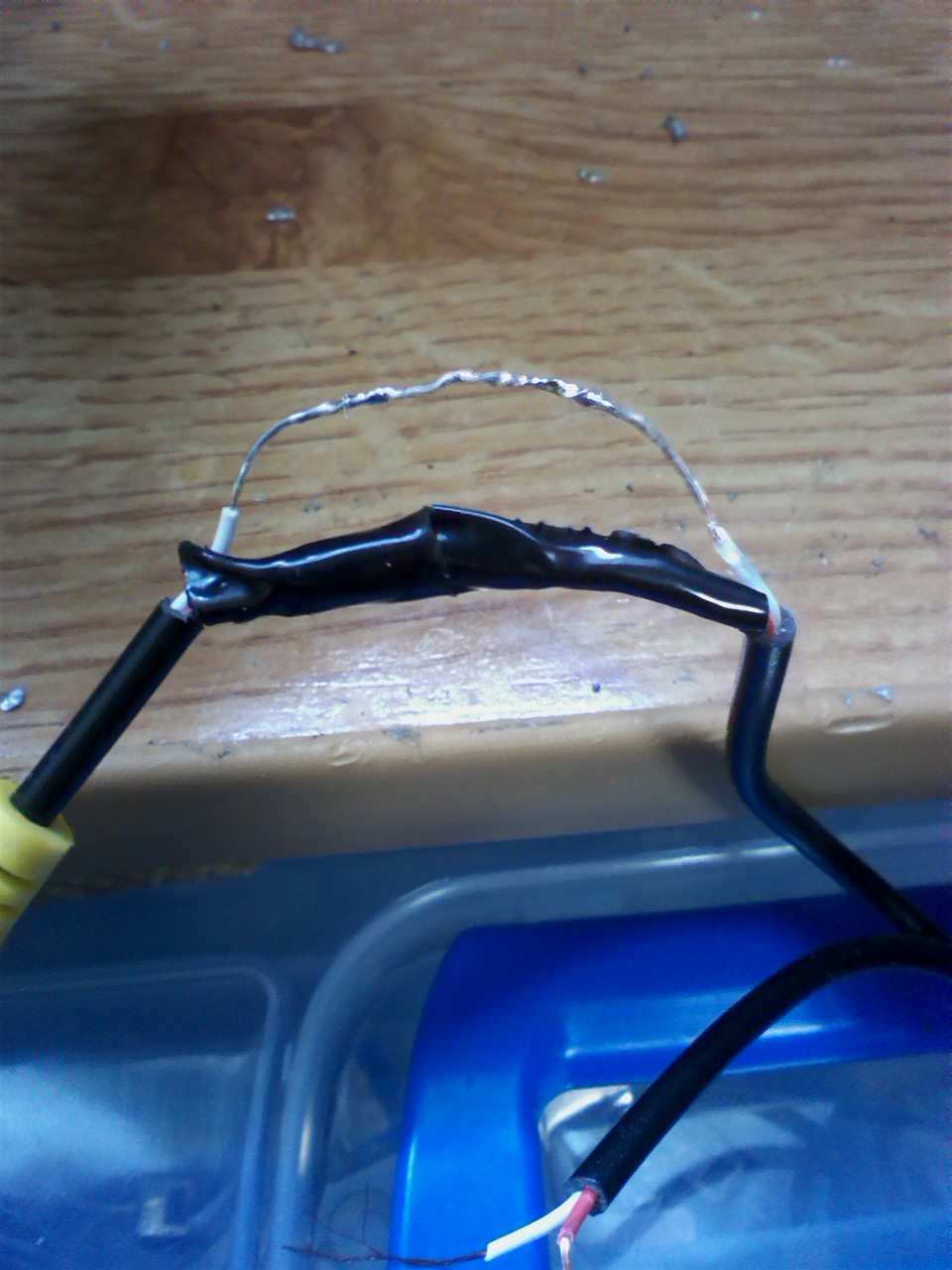

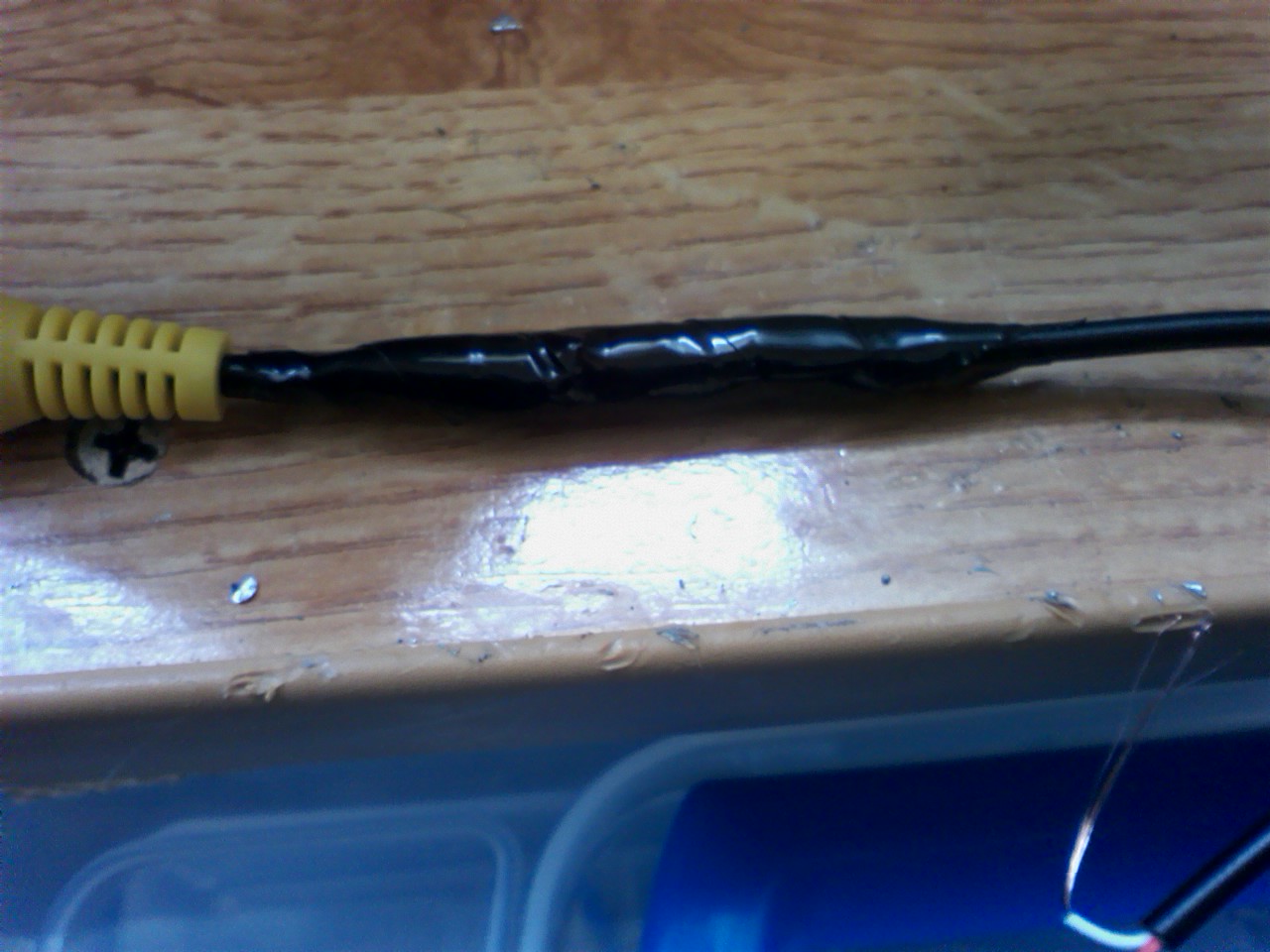

もう片方の線にも絶縁テープ優しく巻いて完成！

線が細く手先が器用じゃないと難しいかもしれませんが、見てる方の知恵になればうれしいです。

キタキタキターーーーーーーーーー

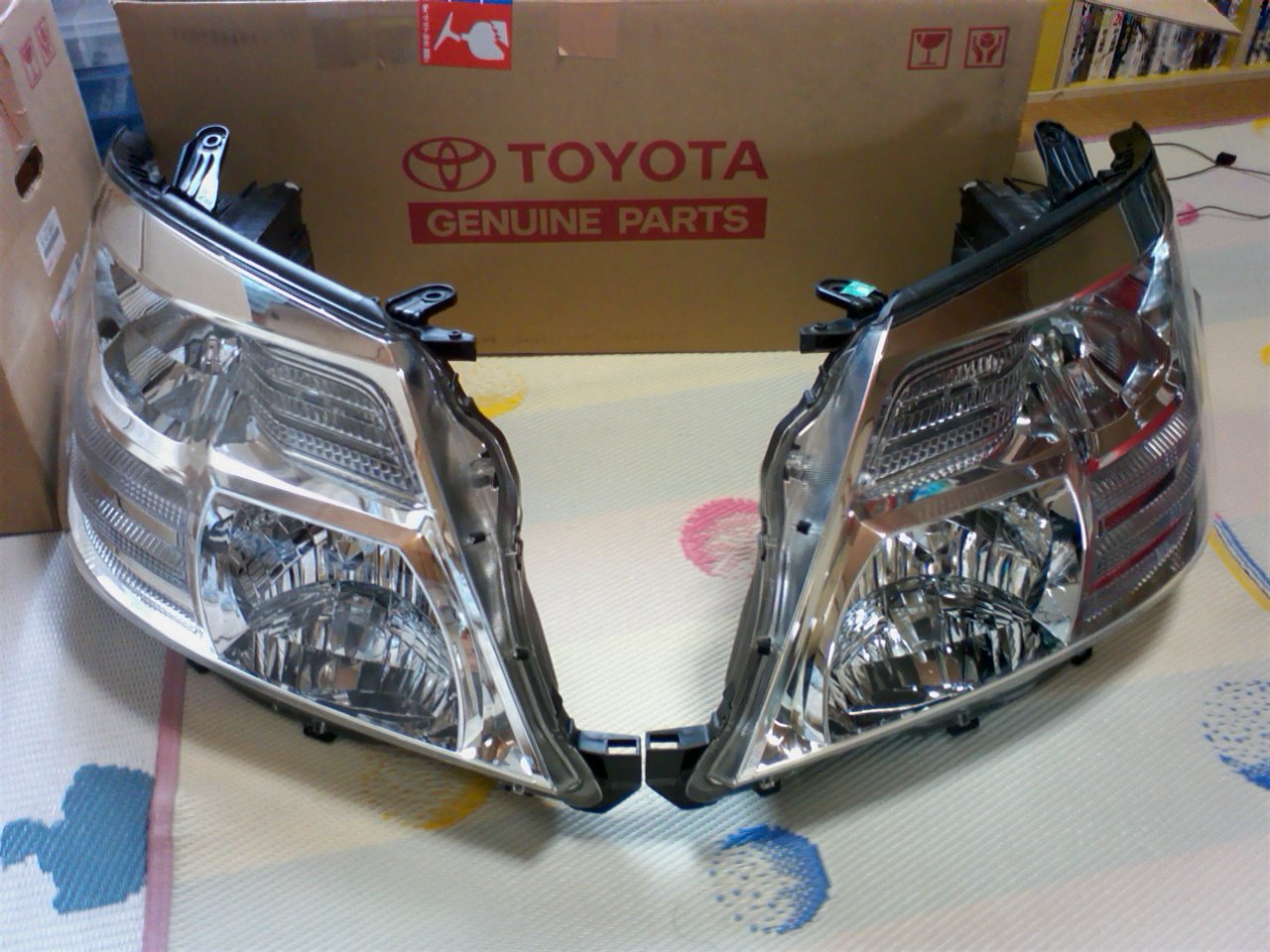

昨日話したヘッドライトユニットきましたよ！
純正の箱ってこんなにでかいんですね・・
とりあえず中身を確認。
破損状況など再確認してオークションで書いてあった記事以外に傷がないかチェックしました。
レンズも綺麗でした。








画像だと解らないですがやっぱ実物見ると予想以上にデカイですね～
マイアルの現在のヘッドもこれくらいあるんだなーと実感。
